SLED 레이저 다이오드- 슈퍼 발광다이오드

» 제품소개 » 측정 & 감지 부품 » SLED 레이저 다이오드- 슈퍼 발광다이오드

SLED레이저 다이오드- 슈퍼 발광다이오드는 광원으로 광섬유 자이로, 광섬유 전송시스템, 센서, OCT에서 중요한 역할을 하고 있습니다. 기존의 광원에 비해 슈퍼 발광다이오드는 출력하는 광파워가 높고, 넓은 스펙트럼 범위를 가지고 있습니다. 본 제품은100mA의 입력전류하에서200uW에서 5000uW에 달하는 광출력을 나타낼수 있습니다.SM 광섬유와 PM광섬유 두가지 레이저를 생산하고 있으며SM 광섬유는 장거리통신에 적합하고 PM광섬유는 편광에 민감한 용도에 적합합니다.

본 제품에는 중심파장이850nm,1310nm,1550nm인 다양한 종류가 있으므로 용도에 맞춰 선택할수 있으며 스펙트럼폭이40nm에서50nm사이의 레이저를 생산하고 있습니다. 또한 SLED레이저 다이오드는1.25Gbps,2.5 Gbps,4.25 Gbps,6 Gbps,10 Gbps인 5가지 전송속도를 가지고 있으므로 사용자는 실제용도에 맞춰 적합한 제품을 선택하여 통신시스템에 사용한다면 이상적인 통신속도를 낼수 있습니다. 광 커넥터는FC/APC,FC/PC등 다양한 형태로 간편하게 접속할수 있습니다.

본 다이오드 모듈에는 열전냉각기가 장착되어 정밀한 온도제어가 가능합니다. 사용자는 정밀한 온도제어에 의해 레이저 다이오드의 파장을 안정시킬수 있습니다. 또한 8핀 또는 14핀 냉각 패키지로 뛰여난 방열성과 기밀성, 낮은EMI특성을 제공합니다.


최대 정격 절대값

파라미터 기호 최소 최대 단위
동작전류 Iop - 150 mA
역방향전압 Vr - 2 V
동작온도범위 Top -45 80
보존 온도 범위 Tstg -45 85

광학적 & 전기적 특성

파라미터 기호 시험조건 최소 타입 최대 단위
순방향 전압 Vf Io=100mA - 1.2 - V
광출력 파워 Pf Io=100mA 200 - 5000 uW
중심파장 λp Io=100mA - 850 1310 1550 - nm
스펙트럼폭 Δλ Io=100mA 40 50 - nm

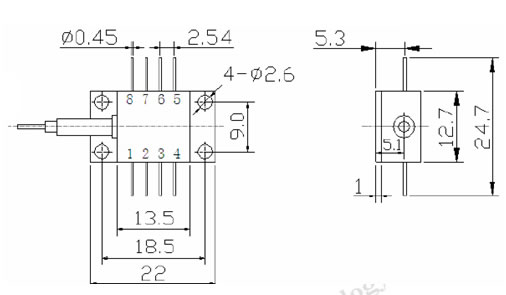

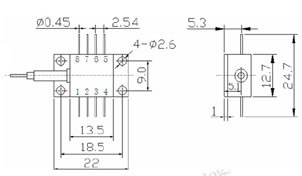

핀 설명

PIN 성능 PIN 성능
1 TEC (+) 5 SLD (-)
2 - 6 서미스터
3 - 7 서미스터
4 SLD (+) 8 TEC(-)

주문내용

주문내용
SBF-XXXXX-XX1

S BF -x Xx x x -x x 1
모드 제품 타입 파장 절연체 비율 커넥터 피그테일 길이 출력 범위
F:FP D:DFB C:CWDM 85:850nm 31:1310 55:1550 S:싱글 B듀얼 W:없음 3:1.25Gb/s 2:2.5Gb/s 4:4.25Gb/s 6:6Gb/s 1:10Gb/s 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC W:없음 5:0.5m 1:1m 1:2~4mw

Shengshi는 중국에서SLED 레이저 다이오드- 슈퍼 발광다이오드를 개발, 제조하는 전문 제조업체입니다. 주요하게635nm-980nm 레드 레이저 모듈, 1625nm 동축 피그테일 레이저다이오드 모듈, 850nm LED부품, InGaAs 동축 피그테일 검파다이오드 모듈, 1550nm 버터플라이 타입 DFB 레이저 다이오드등 다양한 광전자 소자를 공급하고 있습니다.
