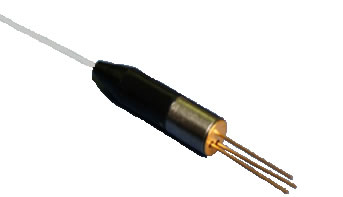

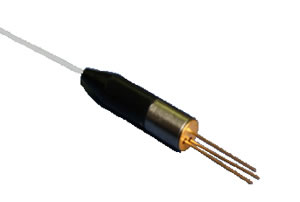

InGaAs 동축 피그테일 검파다이오드는 레이저에 포함된 유용한 정보를 식별하는 장치이며 광신호를 전기신호로 변환할수 있습니다. 고속응답 및 평판적 구조를 가진 InGaAs PIN검출기를 채택하여 메사구조에 비해PN 접합의 측면은 InGaAs의 표면에 노출되지 않으므로 표면누설이 발생하지 않습니다. 그리고 재결합 전류를 발생하지 않고 긴 시간 사용할수 있습니다.
동축 피그테일 검파다이오드는 고감도 및 고속응답으로 0.1ns내에 반응을 완성하고 0.85A / W ~ 0.9A / W 양자효율을 가지고 있으며3Gbps , 5Gbps , 10Gbps 3가지 유형의 전송속도에서 선택할수 있습니다. 또한 반사손실(return loss)이 -45db로 상당히 낮아, 광파의 반사로 신호파동에 일으키는 영향을 피면할수 있습니다. 또한 본 검파기는 응답하는 파장범위가 비교적 넓어1100nm ~ 1650nm 내의 레이저를 정확하게 식별해내고 정보를 얻을수 있습니다. 아울러, 동축 피그테일 검파다이오드는 암전류, 정전용량이 상당히 작고 선택가능한 6가지 커넥터 및 0.5m 혹은 1m피그테일을 가지고 있어 광섬유 회로에 간단히 연결할수 있습니다.
동축 피그테일 검파다이오드는 단일모드 광섬유 동축 패키지를 사용하여 체적이 작고 구조가 간단하며 저렴한 비용을 가지고 있습니다. 본 제품을 레이저 다이오드와 결합하여 CATV 전송 광수신기, RF 전송 광수신기 및 기타 아날로그 수신기 및 파워 검출기로 사용할수 있습니다.
| 파라미터 | 기호 | 조건 | 지수 | 단위 |
| 보존온도 | Tstg | - | -40~100 | mA |
| 동작온도 | Top | - | -40~85 | V |
| 역방향 전압 | Vr | CW | 30 | V |
| 납땜 온도 | - | - | 260 | ℃ |
| 납땜 시간 | - | - | 10 | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 검출범위 | λ | 1100 | - | 1650 | nm | |
| 암전류 | Id | - | 0.1 | 1 | nA | VR=5V,25° |
| 양자효율 | R | 0.85 | 0.9 | - | A/W | VR=5V,λ=1310 nm |
| 포화출력 | P | - | - | 6 | dBm | VR=5V,25℃ |
| 상승 및 하강 시간 | Tr/Tf | - | 0.1 | - | ns | RL=50Ω |
| 정전용량 | Ct | - | - | 0.75 | pF | VR=5 |
| 반사손실 | R | - | - | -45 | dB | 45~860MHz |
| CSO | - | 60 | - | - | dB | 45~860MHz |
| CTB | - | 65 | - | - | dB | 45~860MHz |

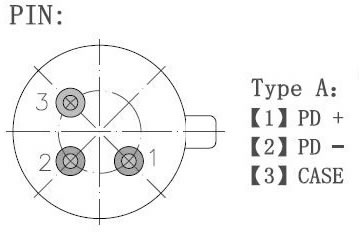

PIN 선명도

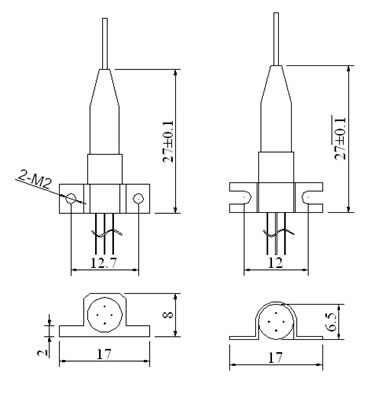

그림
주문내용
CPD-XX-XX8
| M | PD | -x | x | -x | x | 8 |
| 모드 | 제품 | 비율 | 커넥터 | 피그테일 색상 | 피그테일 길이 | 표시 |
| 3:3Gb/s 5:5G/s 1:10G/s | 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:LC/PC 6:LC/APC W:없음 | H:옐로 B:내츄럴 R:밀크 화이트 D: 컬러 | 5:0.5M 1:1M | 8:≥0.8W/A |
우리는 중국의 InGaAs 동축 피그테일 검파다이오드 전문 제조업체입니다. 우리는1310nm 동축 피그테일 FP 레이저 다이오드, 1310nm-1550nm FP 동축 피그테일 레이저다이오드 모듈, 1310nm OTDR용 펄스 레이저 모듈, 소지역 InGaAs광검출기 포토다이오드, 기가비트 InGaAs PIN-TIA 검출기등 다양한 광전자 소자를 공급하고 있습니다.
