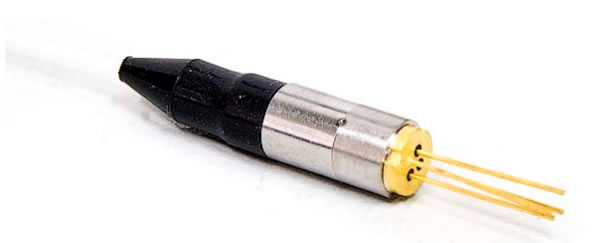

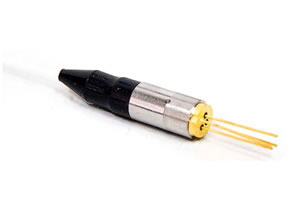

1310nm-1550nm FP 동축 피그테일 레이저다이오드 모듈은 중심파장이 1300nm ~ 1320nm, 중심파장이1540nm ~ 1560nm인 두가지 유형이 포함됩니다. 우리 제품의 스펙트럼폭은2nm ~ 3nm이고, 동작하에서 광출력은1mW ~ 4mW, 임계치 전류는 3mA ~ 12mA, 동작전압은 1.1V ~ 1.5V , 사양이 비교적 낮은 전자 레이저 부품입니다.
본 제품은 레이저 전송과정에서 낮은 소음과 왜곡을 가지고 정밀도가 비교적 높습니다. 본 시리즈 레이저 다이오드는 광섬유통신에 사용되고 2.5Gbps의 전송속도를 가지며 장거리 대용량 데이터, 아날로그 통신에 이상적인 송신기로 선택할수 있습니다.
최대 정격 절대값
| 파라미터 | 기호 | 최소 | 최대 | 단위 | 시험조건 |
| 보존온도 | Tstg | -40 | 100 | ℃ | - |
| 동작온도 | Top | -40 | 85 | ℃ | - |
| 역방향 전압 | Vr | CW | 2 | V | CW |
| 납땜 온도 | - | - | 260 | ℃ | - |
| 납땜 시간 | - | - | 10 | S | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 정격출력 | Po | 1 | - | 4 | mW | Ith+20mA |
| 임계치 전류 | Ith | 3 | - | 12 | mA | CW |
| 순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| 센트 파장 | λc | 1300 | 1310 | 1320 | nm | - |
| 1540 | 1550 | 1560 | ||||
| 스펙트럼 폭 | Δλ | - | 2 | 3 | nm | Ith+20mA |
| 대역폭(3dB) | Bw | 5 | 2500 | - | MHz | RI=50Ω |
| 모니터 전류 | Im | 0.1 | 0.5 | 1 | mA | CW, Ith+20mA |
| 모니터 암전류 | Id | - | - | 0.1 | uA | CW, Ith+20mA |
| 상대 강도 잡음 | RIN | - | -135 | - | dB/Hz | CW, 25℃ |
| 3차왜곡 | IMD3 | - | - | -60 | dBc | 2 tone test, |
| 광절연 | ISO | 30 | - | - | dB | 25 ℃ |

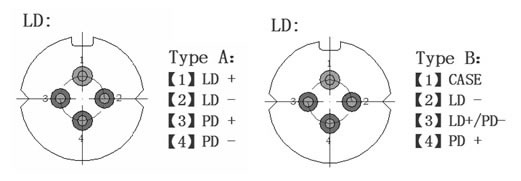

PIN 선명도

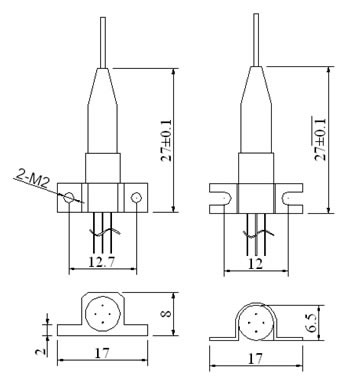

그림
주문내용
MLD-FXXX2-XXXXX
| M | LD | -F | Xx | x | 2 | -x | x | x | x | x |
| 모드 | 제품 | 타입 | 파장 | 절연체 | 비율 | 커넥터 | 핀 | 피그테일 색상 | 피그테일 길이 | 출력범위 |
| F :FP | 31 :1310nm 55 :1550nm | S :싱글 B :듀얼 W :없음 | 2 :2.5Gb/s | 1 :FC/APC 2 :FC/PC 3 :SC/APC 4 :SC/PC 5 :LC/PC 6 :LC/APC | A :725 B :720 | H : 옐로 B :내츄럴 R :밀크 화이트 | 5 :0.5m 1 :1m | 1 :>1mW <2mW 2 :>2mW <3mW 3 :>3mW <4mW |
중국의1310nm-1550nm FP 동축 피그테일 레이저다이오드 모듈 전문 제조업체로서 Shengshi는1310nm 버터플라이 타입 DFB 레이저 다이오드, DFB동축 피그테일 2.5G 레이저 다이오드1-4mW, InGaAs 동축 피그테일 검파다이오드등을 공급하고 있습니다.
