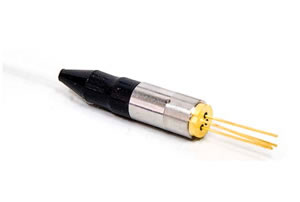

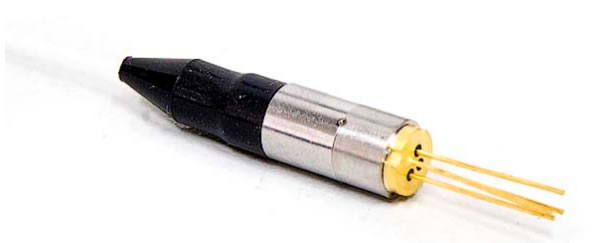

1550nm 동축 피그테일 DFB 레이저다이오드 모듈은 장거리 통신의 송신기 장비에 적용됩니다. 사용자의 다양한 전송속도의 요구를 만족시키기 위해 2.5Gbps, 4.3Gbps, 5Gbps, 10Gbps 4가지 전송속도를 제공하고, 해당 스펙트럼폭은0.3nm ~ 0.5nm, 0.2nm ~ 0.3nm, 0.1nm ~ 0.2nm, 0.05nm ~ 01nm입니다. 사용자는 실제용도에 맞춰 적합한 모델을 선택하여CATV부품으로 사용할수 있습니다.
동축 피그테일 DFB 레이저 다이오드 모듈은 -40℃ ~ 85 ℃온도하에서 정상 동작할수 있으며 정상적인 동작하에서 제품의 각종 전기적사양은 비교적 낮습니다. 임계치 전류가 3mA ~ 12mA, 전압이 약 1.1V ~ 1.5V, 레이저를 생산할수 있는 출력이1mW ~ 3mW입니다. 길이가 0.5m 또는1m인, 옐로 또는 화이트 색상의 피그테일이 달려있어 통신시스템에 쉽게 연결할수 있습니다.
최대 정격 절대값
| 파라미터 | 기호 | 최소 | 최대 | 단위 | 시험조건 |
| 보존온도 | Tstg | -40 | 100 | ℃ | - |
| 동작온도 | Top | -40 | 85 | ℃ | - |
| 역방향 전압 | Vr | CW | 2 | V | CW |
| 납땜 온도 | - | - | 260 | ℃ | - |
| 납땜 시간 | - | - | 10 | S | S |
광학적 & 전기적 특성
| 파라미터 | 기호 | 최소 | 평균 | 최대 | 단위 | 시험조건 |
| 정격출력 | Po | 1 | - | 3 | mW | Ith+20mA |
| 임계치 전류 | Ith | 3 | - | 12 | mA | CW |
| 순방향 전압 강하 | Vop | - | 1.1 | 1.5 | V | CW, Ith+20mA |
| 센트 파장 | λc | 1540 | 1550 | 1560 | nm | - |
| 스펙트럼 폭 부모드 억제율 스펙트럼 폭 | Δλ | - | 0.3 | 0.5 | nm | Ith+20mA 2.5G |
| 0.2 | 0.3 | Ith+20mA 4.3G | ||||
| 0.1 | 0.2 | Ith+20mA 6G | ||||
| 0.05 | 0.1 | Ith+20mA 10G | ||||
| 부모드 억제율 | SMSR | 30 | 40 | - | dB | - |
| 대역폭(3dB) | Bw | 5 | 10000 | - | MHz | RI=50Ω |
| 모니터 전류 | Im | 0.1 | 0.5 | 0.9 | mA | CW, Ith+20mA |
| 모니터 암전류 | Id | - | - | 0.1 | uA | CW, Ith+20mA |
| 상대 강도 잡음 | RIN | - | -135 | - | dB/Hz | CW, 25℃ |
| 3차 왜곡 | ＩＭＤ３ | - | - | -60 | dBc | 2 tone test, |
| 광절연 | ISO | 30 | - | - | dB | 25 ℃ |

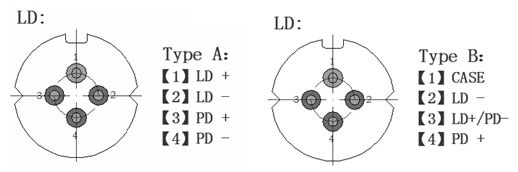

PIN 선명도

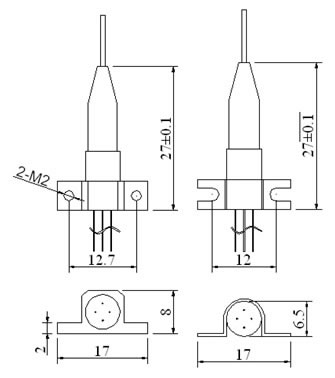

그림
주문내용
MLD-D-55XX-XXXXX
| M | LD | -D | 55 | x | x | -x | x | x | x | x |
| 모드 | 제품 | 타입 | 파장 | 절연체 | 비율 | 커넥터 | 핀 | 피그테일 색상 | 피그테일 길이 | 출력범위 |
| D : DFB | 55 : 1550nm | S : 싱글 B : 듀얼 W : 없음 | 2 :2.5Gb/s 4 :4.3Gb/s 6 : 6Gb/s 1 :10Gb/s | 1 : FC/APC 2 : FC/PC 3 : SC/APC 4 : SC/PC 5 : LC/PC 6 : LC/APC W :없음 | A : 725 B : 720 | H : 옐로 B : 내츄럴 R : 밀크 화이트 | 5 : 0.5m 1 : 1m | 1 :>1mW <2mW 2 :>2mW <3mW |
Shengshi는 중국의 1550nm 동축 피그테일 DFB 레이저다이오드 모듈 전문 제조업체 및 공급 업체입니다. 주요하게1310nm OTDR용 펄스 레이저 모듈, 광역 InGaAs PIN 검파 다이오드, 1310nm LED 부품 (발광 다이오드), InGaAs 동축 피그테일 검파다이오드등을 공급하고 있습니다.
